Im Dynpro über einen Container ein Bild anzeigen

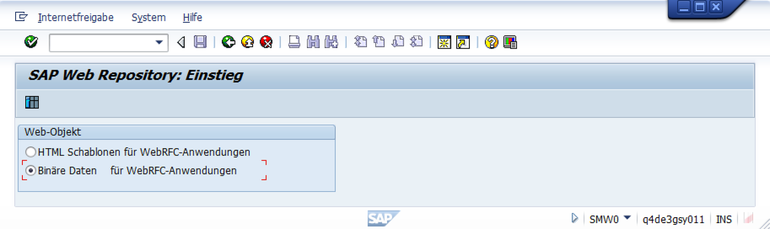

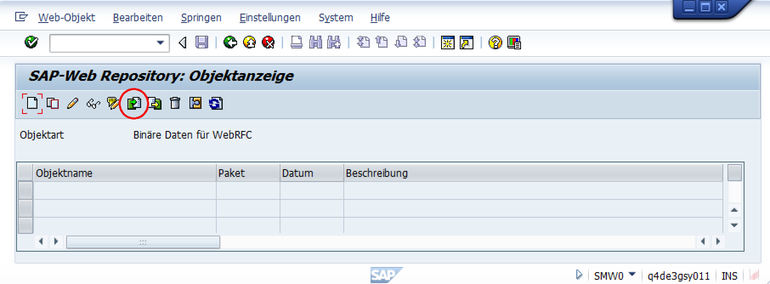

1. SMW0: Bild in BMP-Format hochladen

2. Programm und Dynpro erstellen

3. Screen Painter aufrufen in dem man auf den Button "Layout" klickt

4. In der linken Spalte das Icon " Custom Control" nach rechts ziehen (+ die Grösse einstellen) und beschriften (z.B. P_BILD_05). Dann nicht vergessen zu aktivieren.

5. In der Ablauflogik folgende Einträge im PBO erstellen

PROCESS BEFORE OUTPUT.
  MODULE status_9000.


  "Bilder anzeigen
  MODULE bild_9000.

  "HTML Container anzeigen
  MODULE html_9000.

PROCESS AFTER INPUT.
  MODULE user_command_9000.



6. Doppelklick auf "bild_9000" und legen Sie ein PBO Modul an. Folgenden Code einfügen

MODULE bild_9000 OUTPUT.



TYPE-POOLS: cndp.
  DATA: lv_objid TYPE w3objid VALUE 'Z_LOGO', "NAME BILD SMW0
        go_container TYPE REF TO cl_gui_custom_container,
        go_picture   TYPE REF TO cl_gui_picture,
        lv_url       TYPE cndp_url.

  IF go_container IS INITIAL.

    CREATE OBJECT go_container
      EXPORTING
        container_name              = 'P_BILD_01' "NAME CUSTOM CONTAINER
        repid                       = 'Z_DYNPROBILD' "PROGRAMM NAME
        dynnr                       = '9000' "DYNPRONAME
      EXCEPTIONS
        cntl_error                  = 1
        cntl_system_error           = 2
        create_error                = 3
        lifetime_error              = 4
        lifetime_dynpro_dynpro_link = 5
        OTHERS                      = 6.
    IF sy-subrc <> 0.
      MESSAGE i001(00) WITH 'Fehler mit dem erstellen des containers'.
      LEAVE LIST-PROCESSING.
    ENDIF.
  ENDIF.
  IF go_picture IS INITIAL.
    CREATE OBJECT go_picture
      EXPORTING
        parent = go_container
      EXCEPTIONS
        error  = 1
        OTHERS = 2.
    IF sy-subrc <> 0.
      MESSAGE i001(00) WITH 'Fehler mit dem anzeigen des Bildes'.
      LEAVE LIST-PROCESSING.
    ENDIF.
  ENDIF.
  IF go_picture IS NOT INITIAL.

    CALL FUNCTION 'DP_PUBLISH_WWW_URL'
      EXPORTING
        objid    = lv_objid
        lifetime = cndp_lifetime_transaction
      IMPORTING
        url      = lv_url
      EXCEPTIONS
        OTHERS   = 1.

    IF sy-subrc = 0.
      CALL METHOD go_picture->load_picture_from_url_async
        EXPORTING
          url = lv_url.

      CALL METHOD go_picture->set_display_mode
        EXPORTING
          display_mode = cl_gui_picture=>display_mode_fit.
    ELSE.
      MESSAGE i001(00) WITH 'Fehler mit dem Laden des Bildes'.
      LEAVE LIST-PROCESSING.
    ENDIF.
  ENDIF.



EDNMODULE
